作者；鄧洪


在所有的放大線路中，前級和耳放的放大線路是最相似的，都是小信號放大，高阻抗輸入，低阻抗輸出。一個肩負著整個音響系統的統帥角色，重要性不言而喻。一個由于貼在耳朵上聽，聲音的音色和音質稍微不順，反映靈敏度比音箱高太多。耳放的信噪比，失真率，頻寬完全向前級看齊的！可以說好的前級賣多貴，好的耳放至少不應該便宜太多。如何將這兩者有機的結合起來，又兩個都要好！給設計者提出了前所未有的考驗！現在我從技術角度逐一分析其制作難點。

輸出阻抗的要求

前級的負載——即后級的輸入阻抗，一般是千歐級，往往在10K（高檔晶體管后級10K左右，膽后級100K左右），前級要求輸出阻抗要小越好，后級負載才不會過重，在數字寬頻的今天，一般要求至少是后級輸入阻抗是前級的10倍左右，使后級功率達到最大效率傳輸。而耳放的耳機的負載阻抗為歐姆級，32歐，300歐，600歐等等，這時耳放是作為末級功率輸出與耳機連接的，耳放的輸出阻抗要與耳機阻抗相同，以盡量獲取耳放的不失真功率百分百傳輸給耳機。說到底就是個阻抗匹配的問題（由于電子管是高阻抗器件，肯定是需要阻抗匹配的，至于晶體管需不需要，今天暫不討論，有興趣的朋友，我可抽時間單獨展開談?wù)劊┮簿褪侨绾卧诙喾N阻抗下的寬頻放大輸出能力！

耦合方式的選擇

電子管末級耦合方式分直耦，阻容耦合，變壓器耦合。由于電子管是高阻的器件，前面兩種方式，無論做為前級和耳級來講，是很難做到極佳阻抗匹配的。同時變壓器耦合旳密度感以及安全性是其他耦合方式無法比擬的，但對變壓器頻寬，相移等提出了極高要求。不是你隨便整幾個抽頭，然后靠負反饋硬性撐寬了事的！變壓器的素質才是膽機的骨絡和血脈！

頻響寬度好理解，就是你修的路是8車道，還是6車道，或者4車道？車道越多通行能力大概越強！反映聲音旳的信息量就越多！變壓器相移也就是相位失真，變壓器都是高頻滯后低頻超前，只有相移越小，聲音的頻率響應速度才越好，聽感上才層次分明，細節才越豐富，舞臺感才越好。
天進通過獨特材料和繞制工藝將輸出變壓器在低阻（32歐）和高阻（300歐）同時將頻寬拓至8Hz一50kHz（一1dB），相移小于5度，為整機關健位置咽喉順暢打開提供重要保障！
實測參數
該機采用12Ax7做前級和倒相，12AU7做A類放大，雙單聲道設計，每聲獨立供電。
實測整機性能參數：
前級部分:：
頻響：8Hz一60kHz（一1dB）
殘余噪音：0.2mV
失真率：0.01%
增益：10倍放大（19dB）
耳放部分：
頻響：8Hz一60kHz（一1dB）[32歐和300歐]
輸入阻抗：100K
輸出阻抗：32歐和300歐
輸出功率：32歐（900mW），300歐（900mw）
失真率：0.01%（滿功率）

為本機靚聲奠了堅實的基礎！

耳放到底需要多大功率？為什么選12AU7輸出管？
首先拋開負載阻抗談功率就是耍流氓！在與耳機負載阻抗匹配的情況下，除AKG K1000由于效率極低（74dB）和高壓靜電耳放（動輒100k負載阻抗和靜電膜電壓超高）需匹配特殊耳放驅動外，絕大多數耳機有500mW功率儲備足矣，但前提必須將放大器頻寬，失真，信噪比做到非常優秀，同時滿足其電壓擺儲和電流儲備即可！那種完全靠大功率管高屏壓一味追求動態擺幅，不考慮失真率和功態范圍是極不可取的。采用12AX7十12AU7一來管子來源寬泛，無論現代管還是古董膽各個廠家均有生產，可玩性極高，二來12AU7A類做到900mW，失真率滿率0.01%，這是2A3，300B，6V6等任何功率電子管無法達到的失真率和線性度，同時我們輸出壓擺高阻高達56Vpp，電流：150mA，低阻輸出壓擺：26Vpp    電流470mA，輕松推動耳機！
校聲
B20前級部分校聲參考：ARC Audio Research LS28
耳放部分校聲參考：塞爾維亞Auris Audio Headonia旗艦實木牛皮電子管耳機放大器耳放，英國 EAR Yoshino Hp4 電子管真空管HiFi耳機放大器。
耳放校聲耳機：高阻森海HD800，700，650，600，
低阻：AkG 812
聲音表現
聲音通透大氣，背景極為安靜，高音細膩延伸好，水分充足，低音澎湃厚實，聲音具有重量感和規模感！
核心技木：秉承天進3008系列頂班前級輸出變壓器精髓：既大變比，又寬頻響。
受眾：純后級膽機/晶體管，合并式膽機/晶體管，高端發燒耳機升級必備利器
油浸電容，思碧電解，Noble開關，瑞士舒爾尾插，WBT焊錫等使其音質錦上添花。

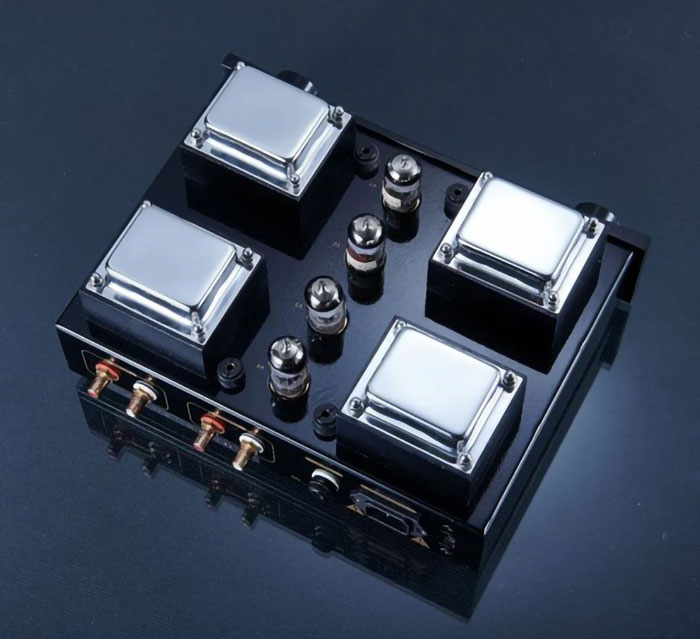

電子管：12AX7 x 2，12AU7 x 2
尺寸：280(w) x 210（D）x 130（H）mm
重量：6Kg
